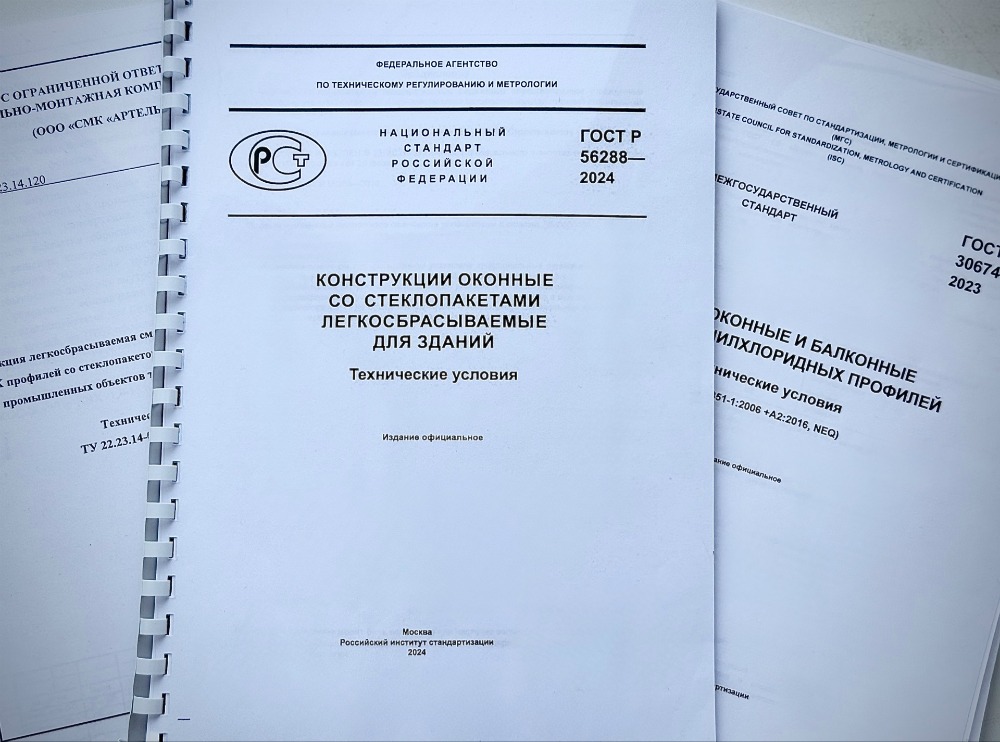

Для понимания методов конструирования, производства и монтажа легкосбрасываемых конструкций необходимо знать основные требования, которые предъявляются к данным изделиям. Напомним, что требования определяются несколькими ГОСТами и описывают внушительное количество норм и правил. Однако, основные положения содержатся в ГОСТе Р 56288-2014.Итак, существует несколько категорий требований.
Технические требования:
Легкосбрасываемые оконные конструкции со стеклопакетами для взрывоопасных помещений должны соответствовать требованиям настоящего стандарта, комплектов конструкторской документации в зависимости от материалов рамочных элементов изделия и светопрозрачной части, варианта конструктивного исполнения, архитектурного рисунка, нормируемых эксплуатационных характеристик, варианта размещения поворотной створки или смещаемого элемента.
Легкосбрасываемые оконные конструкции должны иметь предохранительные запорные устройства в виде защелок, разрушаемых элементов крепления или иных конструкций, освобождающих поворотную створку или смещаемый элемент при воздействии на него избыточного давления.
Легкосбрасываемые оконные конструкции устанавливаются в помещениях зданий или пожарных отсеков производственного и складского назначения категорий А и Б. Допускается установка легкосбрасываемых оконных конструкций в помещениях категории В, Г и Д и некатегорированных зданиях, сооружениях, строениях и помещениях иного назначения в целях обеспечения их взрывоустойчивости при внутреннем дефлаграционном взрыве.
Предохранительные запорные устройства при достижении в помещении избыточного давления 0,7 кПа должны обеспечивать открывание поворотной створки или сброс смещаемого элемента наружу.
Безотказность срабатывания легкосбрасываемых оконных конструкций должна обеспечиваться при эксплуатации в диапазоне температур от минус 30°С до плюс 45°С.
Угол открытия поворотной створки легкосбрасываемой оконной конструкции поворотного типа должен быть не менее 90°.
Предохранительные запорные устройства смещаемой легкосбрасываемой оконной конструкции должны обеспечить полное освобождение сбросного проема от смещаемого элемента.
Предохранительные запорные устройства для вскрытия поворотной створки или смещаемого элемента должны использовать энергию аварийного взрыва газо-воздушной горючей смеси и не требовать использования дополнительного источника энергии.
Конструктивные требования
Легкосбрасываемая оконная конструкция состоит из стандартных рамочных элементов (коробок, створок, полотен, форточек и фрамуг) и специального элемента: поворотной створки или смещаемого элемента.
Для обеспечения функционирования легкосбрасываемой оконной конструкции в один или более ее элементов вставляется поворотная створка или смещаемый элемент, снабженный предохранительным запорным устройством.
Установка поворотной створки или смещаемого элемента в легкосбрасываемую оконную конструкцию не должна влиять на работоспособность собственно оконного блока.
Угловые соединения рамочных элементов легкосбрасываемых оконных конструкций могут соединяться в зависимости от материалов рамочных элементов на шипах и клее, сварке, механических связях или иным способом.
Конструктивные решения и прочность угловых соединений должны соответствовать конструкторской документации на конкретное изделие и требованиям ГОСТ 30674, ГОСТ 24700, ГОСТ 21519 и ГОСТ 23344 в зависимости от рамочных материалов соответственно.
Легкосбрасываемые оконные конструкции, устанавливаемые в жилых и административных зданиях, должны предусматривать возможность проветривания помещений.
Легкосбрасываемая оконная конструкция должна быть выполнена с возможностью замены стекол, стеклопакетов, оконных приборов, предохранительных запорных устройств, уплотняющих прокладок без нарушения целостности деталей.
Распашные открывающиеся элементы легкосбрасываемых оконных конструкций для жилых, общественных и административных зданий должны открываться внутрь помещений, за исключением поворотных створок, открывающихся наружу.
В качестве заполнения светопрозрачной части легкосбрасываемых оконных конструкций используют клееные стеклопакеты.
Легкосбрасываемые оконные конструкции, эксплуатируемые в производственных и складских зданиях, могут не иметь открывающихся элементов, кроме поворотной створки.
Комплектность ЛСК окон
Легкосбрасываемые оконные конструкции поставляют в сборе. В комплект поставки входит:
— изделие;
— паспорт на изделие (партию) с обязательной отметкой приемки ОТК;
— инструкция по монтажу;
— инструкция по эксплуатации.
В паспорте указывают:
— наименование и адрес предприятия-изготовителя или его товарный знак;
— условное обозначение конструкции: данные о сертификации конструкции, номер партии (заказа);
— основные технические характеристики конструкции, в том числе избыточное давление вскрытия предохранительных запорных устройств и удельная масса поворотной створки или смещаемого элемента;
— гарантийные обязательства;
— количество изделий в партии (шт. и м);
— спецификацию комплектующих деталей;
— дату отгрузки.
Допускается внесение в паспорт инструкции по монтажу и эксплуатации отдельными разделами.
